รายละเอียดสินค้า:
|
| Other name: | Cleanroom Airlock Pass Box | Internal Size: | custimized according actually need |
|---|---|---|---|
| Material: | SUS304/201/cold steel with powder coated | standard: | ISO cleanroom standards. |
| Control System: | PLC Control System | comply: | food processing/ food processing |
| Conveyor: | Integration with air shower system | Decontamination Process: | filtration by HEPA filter |
| เน้น: | ขนส่งวัสดุ ห้องสะอาด ห้องผ่าน,PLC ห้องสะอาด ห้องผ่าน,PLC ห้องสะอาด ห้องล้างพิษ |
||

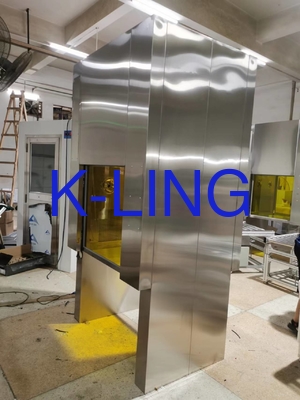

PLC ห้องทําความสะอาด ห้องล้างพิษ ห้องผ่านที่มีสายพานพาหนะสําหรับการโอนวัสดุ
รายละเอียดรวดเร็ว
ระบบควบคุม PLC พร้อมจอสัมผัส
การบูรณาการสายขนส่งกับระบบน้ําอากาศ
ประสิทธิภาพของกรอง HEPA: 99.999%@0.3um
กระบวนการล้างพิษโดยกรอง HEPA และโปรฟิลเลเตอร์
เซลล์ desgin ในประตูตั้ง
คําแนะนํา:
ระบบควบคุม PLC:
อัตโนมัติกลางผ่านเครื่องควบคุมโลจิกที่สามารถวางโปรแกรมได้ (PLC) สําหรับการประสานงานที่แม่นยําของความเร็วของคอนเวียร์ การทํางานของประตู และวงจรน้ําอากาศ (0-99s ปรับ)
การบูรณาการขนส่ง:
เหล็กไร้ขัด (SUS304/SUS201) หรือม้วนที่เคลือบด้วย PU สนับสนุนการไหลของวัสดุอย่างต่อเนื่อง, ด้วยความจุในการบรรทุกที่ปรับตัวให้กับน้ําหนักของสินค้า (ตัวอย่างเช่นสูงสุด 50kg/m2)
กระบวนการล้างพิษ
ความเร็วสูง (25m/s) กระแสอากาศที่กรองโดย HEPA (ประสิทธิภาพ 99.999% @ 0.3μm) กําจัดอนุภาคจากวัตถุระหว่างการขนส่ง โมดูลการฆ่าเชื้อ UV มีการบูรณาการเป็นตัวเลือกสําหรับการควบคุมเชื้อจุฬา
การออกแบบที่ปิด
ประตูล็อคแบบรวดเร็ว (มือ / อัตโนมัติ) ลดการรั่วไหลของอากาศให้น้อยที่สุด ขณะที่การสร้างที่ได้รับการจัดอันดับ IP65 รับประกันความสอดคล้องกับมาตรฐานห้องสะอาดระดับ ISO 100-10,000
อินเตอร์เฟซผู้ใช้:
HMI หน้าจอสัมผัสแสดงปริมาตรในเวลาจริง (ความเร็วลม, จํานวนจักรยาน) และรองรับการติดตามทางไกลผ่านการเชื่อมต่อ IoT
ปริมาตรเทคนิค:
รูปแบบ | กล่องผ่านน้ําอาบน้ําอากาศที่มีสายขนส่งม้วนอัตโนมัติ |
ขนาดภายนอก ((มม) | 980X800X2250 มิลลิเมตร |
ขนาดภายใน (mm) | 600X600X600 มิลลิเมตร |
อินเตอร์ล็อคเกอร์ | อิเล็กทรอนิกส์ อินเตอร์ โคเกอร์ |
ทางอากาศ | การเป่าอากาศ 3 ด้าน |
เครื่องกรองล่วงหน้า (mm) | 560x275x17 |
เครื่องกรอง HEPA ((mm) | 630x630x69 |
การไหลของอากาศ (m/s) | 1200m3/h |
พลังงานพัดลม | 380V/50HZ 600w (1 ชุด) |
เสียง | < 75 |
เครื่องกรอง HEPA | 990.995% @ 0.3um |
โคมไฟ UV | 1 ตัว |
วัสดุ
| 1:ทั้งหมด Sus201/304 (T=1.0/1.2mm) |
ลูกค้ารางวัลการออกแบบ
โปรแกรมควบคุม:
1: ทางออกเป็นประตูเลื่อนอัตโนมัติ ((ขึ้น/ลง) ประตูทางเข้าเป็นประตูมือปกติ
2: หลังการเข้าของ ตู้ปิดประตูเข้า
ระบบทําความสะอาดอากาศจะทํางาน 15 นาที ในขณะเดียวกันประตูสองล็อคกัน
315:15 ต่อมาประตูออกจะเปิดอัตโนมัติ และระบบขนส่งจะย้าย
ผ่านเซ็นเซอร์ photoelectric ที่จะได้รับการให้เพียงแค่ประตูหลังสําหรับปิด (ส่วน1 และส่วน 2
ควรเริ่มและหยุดด้วยกัน)
4: 3 ด้านด้วยการบุก 1 ชุด อิออน anti-static อุปกรณ์
5: ปุ่มฉุกเฉิน ช่วยคุณออกจากปัญหาทันที
ส่วนที่ 1: การแสดงเทคโนโลยี:
1: หลัก โครงสร้างและกรอบ: โปรไฟล์อลูมิเนียม (50x50มม)
2: เข็มขัด: เข็มขัด PVC แอนติสแตติก สีเขียว
3: ความสูง: 700-1000mm ปรับ
4: มอเตอร์: 0.4kw 380V / 50HZ
5: ความเร็ว: 1-15m/min (ปรับได้)
ส่วนที่ 2: การแสดงเทคโนโลยี:
1: หลัก โครงสร้าง: โลหะเคลือบไฟฟ้า
2: เฟรม: เหล็กที่มีกําลังเคลือบสี่เหลี่ยม 40mmx40mmx1.5T
3: เข็มขัด: เข็มขัด PVC แอนติสแตติก สีเขียว
4: มอเตอร์: 380V/50HZ.
5: ความเร็ว: 1-15m/min ปรับ
การรับประกัน
อุปกรณ์ของเรารับประกัน 1 ปี ยกเว้นอะไหล่และอุปกรณ์เสริม
อุปกรณ์ทั้งหมดถูกส่งพร้อมกับคู่มือการใช้อย่างครบถ้วน พร้อมรายงานบันทึกวิธีการทดสอบทั้งหมด
เอกสาร IO/OQ/GMP เพิ่มเติมสามารถรับได้ตามคําขอ
ติดต่อตัวแทนขายของเราเพื่อรายละเอียดการรับประกันหรือขอเอกสาร
